大家打開激光切割機電控柜，看著許多密密麻麻的線，是不是非常之頭痛，不知道如何聯接；其實激光切割機主板接線是非常之簡單，也就哪么幾個信號端口，把線接上去就可以了。

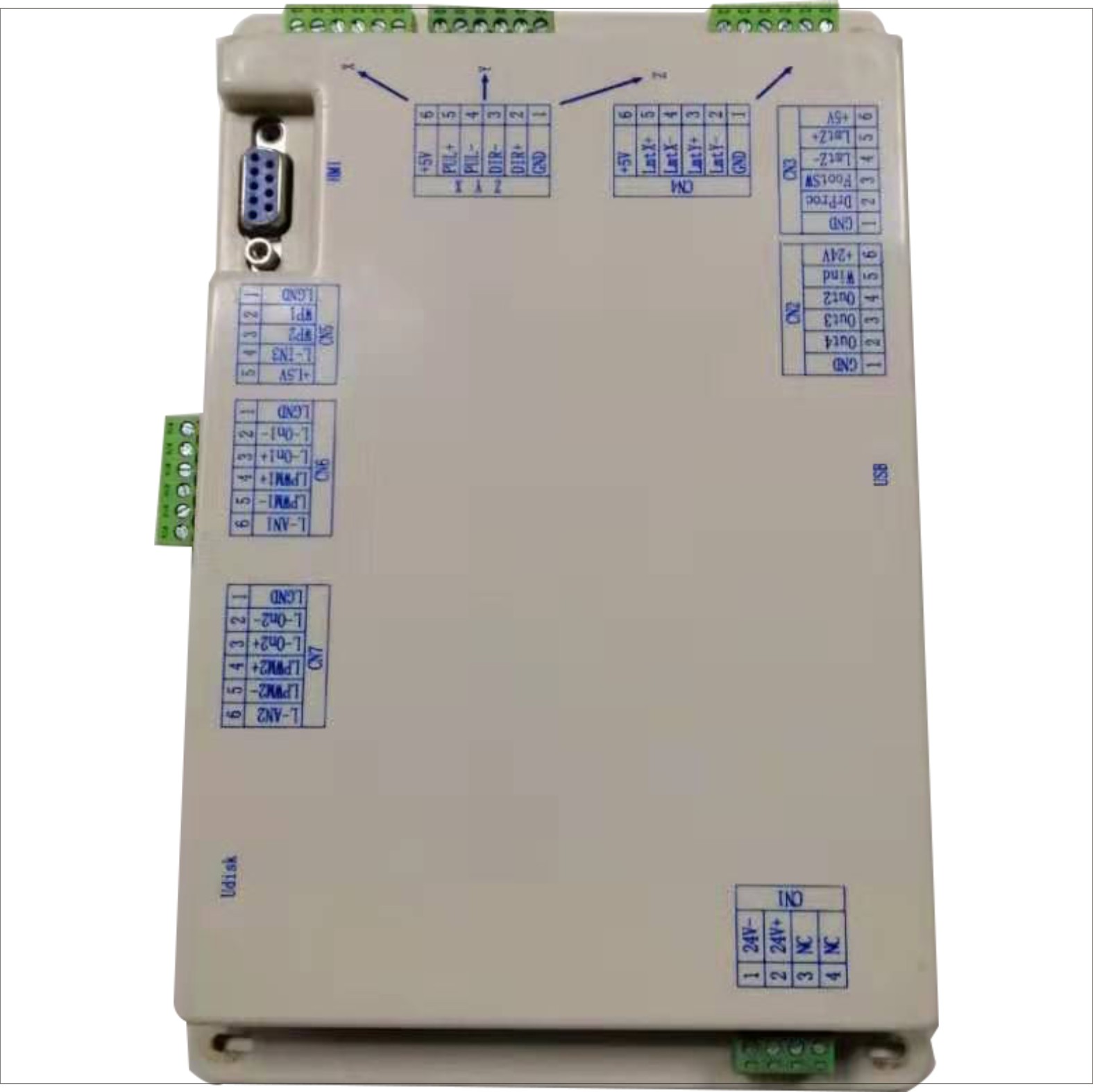

激光設備主板需要聯接的信號端口有以下幾個地方：

一、主板電源：主板工作，需要有電才能工作，它需要有流端口，激光設備電源是由強電轉換成弱電，常用有24V，或者12V等等，每個廠家使用的激光主板品牌不一樣，所使用的電流也不同。

二、限位：開機的時候，設備有一個復位動作，它要到哪個位置停下來，就需要一個限位信號，讓其設備停下來，復到原點位置；限位器分為幾種，有機械限位與感應兩款，機械限位只需要接兩條線，一根是信號，另外一根是零線，當設備把限位器壓下去以后，主板就處于一個斷電狀態，它就會復位到原始定位點；另外一種是感應，它要多接一條+，需要提供電流給它，才能工作。

三、驅動器：激光設備常用驅動分為兩種，一種是步進電機，另外一種是伺服驅動；伺服電機相對于步進電機而言，動力更強，平穩性也要更高些，但是成本價格也會要高些。

四、激光器信號：激光器能夠發光，靠的是什么呢？它需要主板給出信號給激光電源，它才能出光；信號也是從激光切割機主板傳遞過去，這個端口也是要接上去才可以；看什么樣的激光設備，如果是非金屬，它有多頭出光信號頭，光纖就只有一個。

大家可以細心檢查一下，設備里面的主板接線信號端口也就這么幾個地方，當然還有些輔助信號，這個要根據每一個激光切割機廠家所做的設備具有哪些功能，有些額外接線信號。
